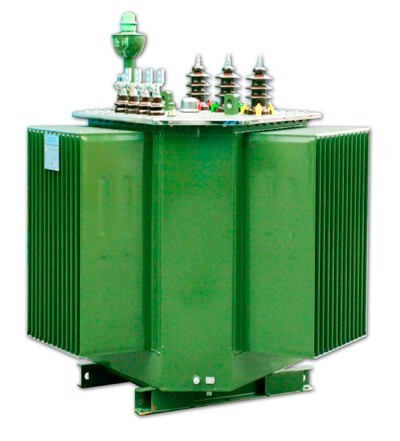

产品型号:S13-M•RL立体卷铁心变压器节材节能

技术规格:

    S13-M•RL立体卷铁心变压器,是用传统硅钢材料生产、结构更合理、性能更优良、制造成本更低的高可靠性变压器。由于其磁路中无空气气隙,卷绕更紧密,硅钢带的高导磁方向与磁路方向完全一致,三个心柱呈等边三角形立体排列,三个磁路长度一致,且都最短,铁心心柱的横截面更接近于圆形,加工套裁无费料等特点;使该种变压器具有节省材料、提高性能、降低损耗、降低噪音、三相平衡、减少三次谐波分量等优点。


S13-M•RL立体卷铁心变压器的技术创新性:
传统变压器的铁心是平面结构,存在着三相磁回路不平衡的缺陷,制约了变压器能效水平的提升,在节能技术提升方面难以突破,立体卷铁心是将三个心柱的平面排列方式优化为立体等边三角形结构,于是三相铁心磁路对称,磁路最短,磁阻减小,使得励磁电流、空载损耗和运行噪声显著降低。立体卷铁心采用曲线分条开料及连续卷绕工艺,硅钢片利用率可以达到100%,而且这种卷绕方式可以最大限度消除人工叠片、叠装、拆插上铁轭造成的质量波动,比叠片变压器节省5-6道工序,可节约人力资源,提高生产率。
S13-M•RL立体卷铁心变压器的先进性:
1)与S7同容量变压器相比,空载损耗下降55%以上,负载损耗下降33%,空载电流下降85%以上,噪声下降8~13dB(A)。
2)与S9 同容量变压器相比,空载损耗下降50%以上,空载电流下降80%以上,噪声下降8~11dB(A)。
3)与S11 同容量变压器相比,空载损耗下降25%以上,空载电流下降70%以上,噪声下降7~10dB(A)。
4)与S13叠片结构同容量变压器相比,节省硅钢片用量20%以上、铜用量2-3%,空载电流下降50%以上,噪声下降4-6dB(A)。
